Драйкулер Thermokey SJGH2790.CD
Расход жидкости:283 м3/ч
Потребляемая мощность: 50400 Ватт
Описание
| ТЕХНИЧЕСКИЕ ДАННЫЕ | |||||||||||
| Мощность | 1503,9 | kW | |||||||||
| Жидкость ETHYLENE GLYCOL 35% | |||||||||||
| Темп.жидкости на входе | 40,0 | °C | Темп.жидкости на выходе | 35,0 | °C | ||||||
| Расход жидкости | 283,1 | m³/h | Потери давления | 50 | kPa | ||||||
| Темп.воздуха на входе | 25,0 | °C | Темп.Воздух.на Выходе | 36,0 | °C | ||||||
| Высота на уровнем моря | 0 | m | |||||||||
| Площадь | 4896,0 | m² | |||||||||
| Расход воздуха | 410902 | m³/h | |||||||||
| ESP | 0 | Pa | Вес | 3785 | kg | ||||||
| Шаг ламелей | 2,1 | mm | Внутренний объем | 748,0 | dm³ | ||||||
| Материал ламелей Aluminium Turbo | |||||||||||
|
ТЕХНИЧЕСКИЕ ДАННЫЕ ВЕНТИЛЯТОРА |
|||||||||||
| Количество вентиляторов | 14 | ||||||||||
| Частота вращении | 893 | rpm | Схема подключ. | Треугольник | |||||||
| Мощность x1 | 3600 | Watt | Ток раб. х 1 | 7,2 | A | ||||||
| напряжение | 400 | V | Частота | 50 | Hz | ||||||
| Уров.Звукового давления | 66 | dB(A) | На расстоянии | 10 | m | ||||||
| Уров.Звуковой мощности | 99 | dB(A) | |||||||||
| согласно нормативу EN 13487/EN ISO 3744 | |||||||||||
| Уровень шума указан на основе данных производителя вентиляторов, в соответствии с DIN 24166 класс точности 3, измерены согласно с нормативом DIN 45635 | |||||||||||
|
РАЗМЕРЫ |
|||||||||||
| Длина | 8890 | mm | Высота | 2862 mm | |||||||
| Ширина |
2400 |
mm | |||||||||
| Соед. Входа | 4x4" | Соед. Выхода | 4x4" | ||||||||
Гарантия - 2 года
Опции

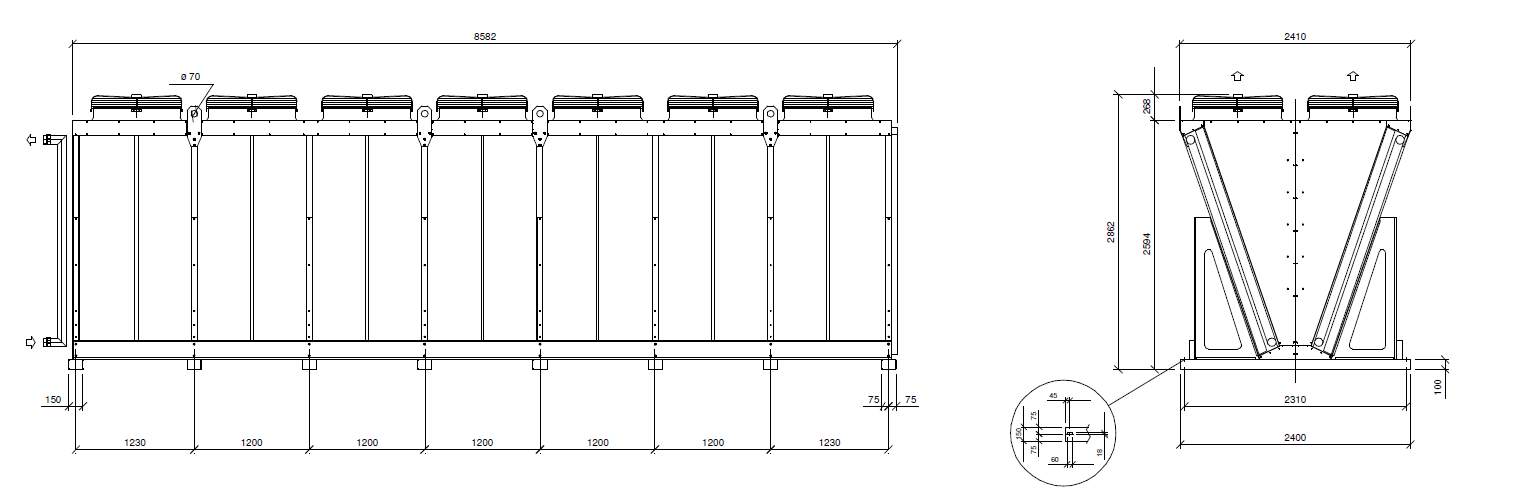

Чертеж
Опции по электрообвязке:
• КЛЕМНАЯ КОРОБКА, необходима для коммутации вентиляторов драйкуллера с клемной коробкой при помощи силовых эл. кабелей.
• ЭЛЕКТРИЧЕСКИЙ ЩИТОК, необходим для коммутации вентиляторов драйкуллера с электрическим щитком при помощи силовых эл. кабелей. В отличии от клемной коробки, добавлена пуско-защитная аппаратура и главный выключатель.
Опции по регулированию производительности:
• АНАЛОГОВЫЙ электронный блок с датчиком температуры или давления, регулирует частоту вращения вентиляторов за счет отсечки фаз тока питания, опция применяется совместно с 2-мя опциями по электрообвязке.
• ЦИФРОВОЙ электронный блок с датчиком температуры или давления, регулирует частоту вращения вентиляторов за счет отсечки фаз тока питания, опция применяется совместно с 2-мя опциями по электрообвязке.
• ЧАСТОТНЫЙ электронный блок с датчиком температуры или давления, регулирует частоту вращения вентиляторов за счет изменения напряжения питания, опция применяется совместно с 2-мя опциями по электрообвязке.
Опции для монтажа
• Виброопоры
• Фланцы
Все электронные шкафы предназначены для эксплуатации при температуре наружного воздуха до минус 20С , а так же ниже минус 20С но с установкой дополнительных опций.
